配电箱系统图怎么解读？

配电箱系统图怎么解读？

框线外左上角，AL1：配电箱代号；框线内左上角第1行：PZ30(R)-30：配电箱型号为PZ30，（R）暗装，30回路；框线内左上角第2-4行：计算功率，计算电流，需用系数，功率因数；C65N-1P **A：施耐德品牌，单相单极，额定电流：**A，微型断路器；DPN Vigi 1P+N **A：施耐德，单相双极（不断零），额定电流：**A，微型漏电断路器；MC116P 1P 10A：海格品牌，单相单极，额定电流：10A，微型断路器（设计笔误，没改一致）；框线内右下角N,PE：箱内设零地排。框线外左侧：进线电缆型号，根数，截面，铺设方式。

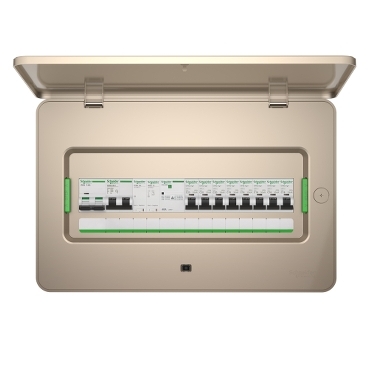

配电箱系统图，详细说明配电箱系统中所包含内容及配电箱中有哪些电气元件，其作用是什么？

配电箱系统图如图：总开关为3P断路器。支路开关共4个断路器，4个漏电保护器。断路器在电路中起过载短路保护功能。漏电保护器在电路中起短路过载漏电保护功能。

配电箱系统图详解,求大神详细解释一下这个系统图，具体到每个开关的类型、参数！

这个图纸中的开关没有标注出开关的品牌，不过标出了开关的结构类型，图纸中标注“MCCB”字样的是“塑壳断路器”，标注“MCB”字样的是“微信断路器”。从左到右，在从上到下的开关分别如下：1、主开关是总输入开关，是塑壳断路器,250A的壳架，额定电流是125A/3P的断路器，带有消防脱口和辅助触点功能，分段能力是25KA。2、W1开关是50A/3P的微型断路器，建议采用D脱口曲线的断路器（图上开关描述没有写）。3、W2开关是塑壳断路器,100A的壳架，额定电流是63A/3P的断路器，分段能力是25KA。4、W3开关是10A/3P的微型断路器，建议采用D脱口曲线的断路器（图上开关描述没有写）。5、W4开关是塑壳断路器,100A的壳架，额定电流是50A/3P的断路器，分段能力是25KA。6、W5开关是16A/1P的微型断路器，是C脱口曲线的断路器。7、W6开关是16A/1P的微型断路器，是C脱口曲线的断路器

配电箱系统图怎么看？？

这个给你解释很清楚了呀。。三相进线，后面分出来给不同电器的快关上，电流 电压都写好的嘛

怎么看懂照明配电箱系统图

进线先进入配电箱内总漏电保护开关，然后再由总漏电开关分给其它分断路器，这些分断路器就是接每个房间照明或者是插座。一般5A以下断路器就接照明，5A以上的就是接普通插座，10A的就接空调插座。

配电箱系统原理图 怎样能 学会看懂原理图 有讲解更好 谢谢

配电箱电气原理图问题请教……答：MCCB---塑料外壳式断路器 p:pole 极的意思 4P就是指4极,应该是3条L线+1条N线(具体看断路器上的标识) 3P:3条...配电箱系统图怎么看?……答：RPD15是施耐德前年的型号了,现在是PR PLD9-D63/4P是德国金钟默勒的元件D型脱扣曲线,额定电流63A,4极(可同时接通分...配电箱系统图符号意思……答：TSM-63?50/3P为TSM-63系列小型断路器,额定电流50A3极。 TSM3-40?40/2P为TSM3-40系列小型断路器,....配电箱系统图……答：JX系列照明.动力控制配电箱,分为通用型、户外型和带透视窗型,根据用户需要可做成明装和暗装式,同时,自行设计了系列结构尺寸,以适应客...(图片)请教高手:根据照明配电箱系统图如何确定配……答：照明配电箱或落地式配电箱的箱体尺寸规格,一般在设计图纸的配电箱接线系统图上可以对照查出
