单控开关带5孔插座接线

一开五孔单控插座怎么连接

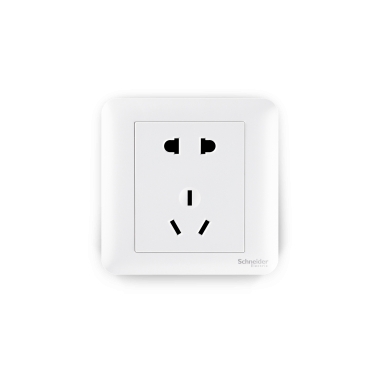

以西门子开关插座一开五孔单控为例，如下图接线所示：安装建议：

一开五孔单控开关接线

火线进开关，然后出线端接插座的L代码，零线接N代码  剩下的接地线一般插座标配：左零右火，中地。

一开单控带五孔插座如何安装线路

零线接在N接口，火线接L接口，将插座火线L与开关L1连接，灯的返回线接L2即可。

单控5孔面板插座怎样接线

你说的应是、带开关的、5孔插座、如何接线？只要是看、开关控制的目的-----如开关控制本插座；插座背面的接线孔、1般都有、L、N、E、字母的标记；1般正常配线为；L代表火线、线盒内的线路中；黄、绿、红、3种色线、代表L火线N代表零线、线色为（蓝色线）E、代表保护线、相应的线色为；黄绿双色线、将；黄、绿、红色火线、连接开关的进线、开关的出线连接；插座L接线孔，蓝色线连接插座的N接线孔，黄绿双色线连接E接线孔、就能够了---如果；插座背面接线孔没有、相应的字母；（除连接开关的接线1样外）、连接顺序为；面对插座面板、左零N蓝色线，右火L、黄、绿、红、色线，中间低、黄绿双色线---注；操作时1定要关闭电源、以确保安全操作----

五孔单控开关插座，怎么接线让开关控制插座上的电

你这个开关插座的规格名叫一位双控开关带二三极插座，要想用开关控制插座可以这样接：零线接N，地仙一般用双色线接地，火线接L1，你可以选择L11或者L12与L用电线连接起来就可以了，注意：开关一般最大的承受能力是10A，就是说最大功率2200W左右，不然的话会发热！请采纳！

带开关的五孔插座怎么接线？？

开关看你用做单控还是双控用，单控和双控接法不一样的
