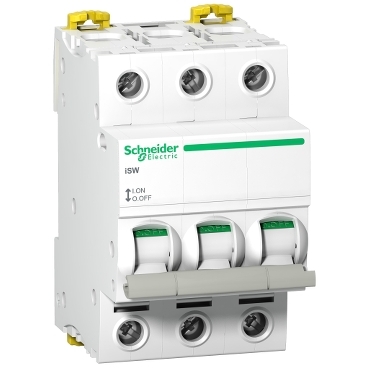

隔离开关图型符号

熔断器隔离开关的画法

就一个隔离开关的符号上面加一个熔断器符号

隔离开关、断路器的型号有哪些？怎么解读？

低压隔离开关：HD、HS系列隔离开关；HR系列熔断器式隔离开关；低压断路器：DW10系列框架式自动开关；DWX15、DWX15C系列万能式限流断路器；DW17（ME）系列万能式断路器；DZ10系列塑料外壳式自动开关；DZ15系列塑料外壳式断路器；DZX10系列塑料外壳式限流断路器；DZ20系列塑料外壳式断路器；DZ25系列塑料外壳式断路器；高压隔离开关：GN系列户内高压隔离开关；GW系列户外高压隔离开关；高压断路器：DW系列高压户外安装多油断路器；SW系列高压户外安装少油断路器；SN系列高压户内安装少油断路器；ZW系列高压户外安装真空断路器；ZN系列高压户内安装真空断路器；LW系列高压户外安装SF6断路器；LN系列高压户内安装SF6断路器；注：1、这里的部分型号现已停产，但还有在装的在用。2、外国引进、合资型号等未列入。补充：GW-110(III)W-630、G------隔离开关W------户外使用110---------适用于额定电压为110KV的系统中（Ⅲ）-------Ⅲ型（设计序号）630---------适用于额定电流在630A以下的系统中GN22-10/2000、G------------隔离开关N------------户内使用22-----------设计序号2000-----------适用于额定电流在2000A以下的系统中SW2-110IIS-------------少油断路器W-------------户外使用2------------设计序号110----------适用于额定电压为110KV的系统中II-----------本系列开关中的II型开关

接地刀闸,隔离开关,断路器应该如何编号？

编号有很多方式，可以按设备所在的回路编号，也可以按设备流水号编号，目前时兴采用KKS码编号。前两者不用解释都明白，KKS编码规律见相关电力行业标准。举例：151开关，1511刀闸，1513刀闸，1516甲接地刀闸（开关即断路器、刀闸即隔离开关）。第一位表示电压等级。1表示110千伏，若为2则为220千伏，若为9则为10千伏。第二位表示该地区变电站代号。第三位表示该变电站中开关的代号。具体的编号请参阅相关的规程，各个地方规定会不一样，请结合实际。人工接地刀闸某电厂误将110kV南母接地刀闸当作110kV南母电压互感器一次隔离开关合入(两刀闸位于同一间隔的同一构架上)，造成110kV母线失压，7号联变(330/121/35 kV-240 MVA)中压线圈变形，1，2号机组(2×125MW)停运，厂用电中断，并引起陕西东南部9座110kV变电站失压，损失负荷80MW。某供电局110kV变电站翠桃线旁代运行期间，误将翠桃线路接地刀闸当作翠桃线开关外侧地刀闸合入，造成该局4座110kV变电站失压，损失负荷53MW

在电路系统图中空气开关用什么字母表示

应该是QF,隔离开关是QS，按钮是SB，接触器是KM，热继电器是KH
