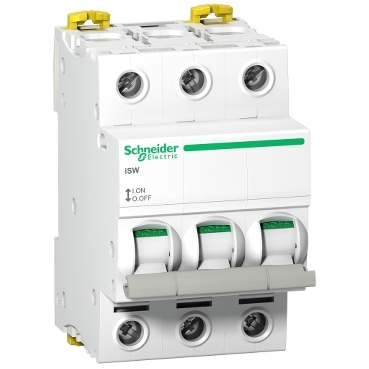

电路如何设计隔离开关

设计一个输出电压为5V5A,12V10A的隔离式开关稳压电源，变换器频率为60kHz，输入电压范围180V——260V

真是开玩笑，真要设计恐怕要5000字，你还不一定能够消化。还是自己到图书馆借几本书看看吧。如果只是为了使用，找个旧电脑的电源用即可。也可以参照它来设计，图纸很容易搞到，线路成熟，而且又有实物，学习设计就方便了。只要减削功率，+5V 由25A降到5A，-5V -12V除掉，+12V 10A 不变。

如何进行开关电源设计

开关电源设计的第一步就是看规格，具体的很多人都有接触过，也可以提出来供大家参考，我帮忙分析。　　我只带大家设计一款宽范围输入的，12V2A的常规隔离开关电源。　　1.首先确定功率，根据具体要求来选择相应的拓扑结构；这样的一个开关电源多选择反激式(flyback)基本上可以满足要求。在这里我会更多的选择是经验公式来计算，有需要分析的，可以拿出来再讨论。　　2.选择相应的PWMIC和MOS来进行初步的电路原理图设计　　当我们确定用flyback拓扑进行设计以后，我们需要选择相应的PWMIC和MOS来进行初步的电路原理图设计(sch)。无论是选择采用分立式的还是集成的都可以自己考虑。对里面的计算我还会进行分解。　　分立式：PWMIC与MOS是分开的，这种优点是功率可以自由搭配，缺点是设计和调试的周期会变长（仅从设计角度来说）；集成式：就是将PWMIC与MOS集成在一个封装里，省去设计者很多的计算和调试分步，适合于刚入门或快速开发的环境

DW15隔离开关接线原理

外接有控制电源线路；有合闸，分闸按钮；可配置失压和分励脱扣器及对应线路；还有触点输出和指示灯连接线路；最好看DW15说明书和应用图例，结合本开关的配置和要求连接，DW15仅作隔离开关还要看网络的具体动作要求配置。

继电器隔离电路设计的问题

Q3的选择主要看继电器RL3需要的电流多大，勇所在饱和区的话，主要看的是驱动电流要大于Q3的驱动电压，通常是0.7V。你的这个电路工作以后基本就是饱和区了。输出信号不能到+5V，这个是P口的特性决定的，通常你要把他设成输入或者输出，然后在上拉或者下拉使用。直接不拉使用，有时候输出就可能是不定态。

断路器 负荷开关 隔离开关 熔断器

1.对于可能经常进行带负荷合分操作的,选断路器;2.对于不经常操作,仅用于接通分断小负荷电路时,选负荷开关;3.对于不经常操作,且仅用来空载接通断开电路时,选隔离开关;4.断路器+隔离开关,用于第一种情形,但需要有明显断开点(一般在用电侧多见),便于安全检修维护等;5.隔离开关+熔断器,类似第3种情形,又需要有一定的短路过电流保护功能,但还不至于用第4种搭配(成本高)时.一般都根据实际使用要求进行合理搭配.

开关电源设计时对隔离和非隔离有什么要求，主要想知道的是什么时候用哪一种

隔离 非隔离指的是原副边的地是否共地非隔离: 结构简单，器件少，成本低缺点: 原副边干扰大，输入输出不能有太大的压差隔离: 原副边干扰小，输入输出可以压差很大，ACDC或者DCAC必须隔离缺点: 结构复杂，器件多，成本高概况性的描述如上！
