4线压力开关接线图解

压力开关四根线通常是一对常开点和一对常闭点。只能起泵不停泵，说明压力开关没有动作，理论上是由于动作值设得太高，需要调低。另外如果管道没有封闭，压力也是上不去的，要测试其动作，须关闭所有的阀门。压力开关接线如图，压力开关触点不可以直接驱动负载，需要加中间继电器进行触点隔离。三个触点，上限、下限、公共点此闷数。设定多大的压力，就对应的地方有线控制。很简单的，或者有的表森首有2根线，然后需要手动调压力表。扩展资料：压力开关使用注意事项：1、所用导线必须最小能耐75℃的铜导线。2、不能带电操作，所用线规格应符合国际或当地标准，推荐的最大使用线尺寸为14AWG，罩陆推荐的最大现场接线端子上纽矩为7-17 IN-LBS。3、工作用电不能超过电子压力开关表面所注等级，开关（上的电流/电压）的超负荷使用第一次就会损坏开关。4、为保证密封性，不要擦去盖子和电子压力开关主体的螺纹上的润滑剂。5、外部地线端子不能被用作主接地端子，内部地线端子应用作主接地端子

高压带电显示器怎么控制高压开关柜地刀？

图1       带电显示器与地刀的连锁图图2      带电显示器端子接线图地刀有一个闭锁电磁铁，就是图1中的线圈；电磁铁不吸合时，地刀操作孔被铁片挡住，无法操作地刀。电磁铁通电吸合时，铁片可以移开，可以操作地刀。（你可以打开中置柜的前下柜，把右边地刀的盖板拆掉看一下实物）图1中的原理是这样的：当带电显示器1,2两个端子带电时，3,4两个端子接通，即本来的开点J变成闭合了，这时纯搭候图1中的电磁线圈就有了直流电并且吸敬链合。这时候可以移开铁片操作地刀。显然，带点显示器1,2端子没有电时，J是不闭合的，线圈也就无法吸合！当带电显示器1,2端子有电，但是a，b，c分别感应到高压电时，带点显示器会有强制闭锁信号，即不会让3,4端子闭合。即电做稿拿磁线圈不吸合，无法操作地刀。说的比较啰嗦，哈哈，表达有问题，希望对你有所帮助吧！

隔离开关与断路器在高压线路中配合使用，合闸顺序是什么？有哪位朋友知道顺序啊

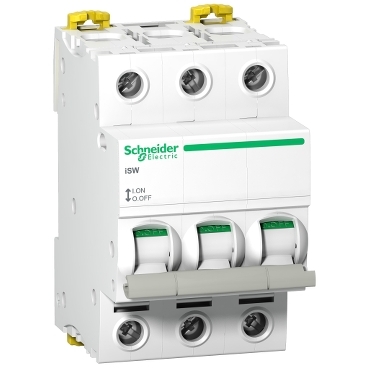

隔离开关都没有保护功能，也明睁没有灭弧能力，所以应当在断路器接通回路之前合上，而断路器有保护装置，也有灭弧能力，一旦合在故障激滚岁回路上，断路器的保护会立即动作断开回路。所以断路器在最终作为接通回备桥路使用所以隔离开关与断路器在高压线路中配合使用，合闸顺序是：第一步;检查隔离开关是否有接地（接地刀，接地线），第二步：先合有电源的线路侧隔离开关第三步;合负荷侧隔离开关（如果有的话），最后合上断路器。隔离开关图

三相防雷开关接线图

三相防雷开关接线图如下：电源防雷器接入模式：在TN制式中，一般情况下电源防雷器只需作共模接法，即接于相线中性线与保护地线之间，但在TN-S制式的起始位置，中性线与保护地线之间无须接入电涌防雷器。只有对A级防雷等级中的第三、四级和B级防雷等级中的第三运运级上的特别重要设备的电源端口，才需做差模接入，即增加接于相线与中性线之间的电源防雷器。在TT制式中，当第一级电源防雷器位于漏电保护器之后，可作上述共模接法。 当第一级电源防雷器位于漏电保护器之前，且高压系统为中心点接地系统，电源保护器应作“3+1”接法，即三个相线对中性线各接一个电源保护器，中性线对保护地线再接一个电源保护器，在IT制式中，电源防雷器只作共模接法。扩展材料：交流电源防雷器 一、三相并联式防雷器1、最简单的电路2、说明：（1）优点：采用“3+1”电路，电路简单，三相全保护。缺点：压敏电阻短路失效后易引起火灾。最好在每个压敏电阻上串联一个工频保险丝以防压敏旁腔梁电阻短路起火

增压泵压力开关接线图压力开有四根线

压力开关四根线的迅旅话，一般来说是一对常开点和一对常闭点.只能起泵不停泵，说明压力开关没有动作，理论上是由于动作值设得太高，需要调低。另外，如果管道没有封闭的话，压力也是上不去的，要测试其动作，须关闭所有的阀门。如图所示：压力开关接线如图，压力开关触点不可以直接驱动负载，需要加中间继电器进行触点隔离。三个触点，上限、下限、公共点。设定多大的压力，就对应的地方有线控制。很简单的，或者有的表有2跟线，然后需要手动调压力表。扩展资料：增压泵，顾名思义就是用来增压的泵，其用途主要有热水器增压用、高楼低水压、桑拿浴、洗浴等加压用、公寓最上层水压不足的加压、太阳能自动增压、反渗透净水器增压用等等。先将增压泵内充满液体，然后启动离心泵，叶轮快速转动，叶轮的叶片驱使液体转动，液体转动时依靠惯性向叶轮外缘流去，同时叶轮从吸入室吸进液体，在这一过程中，叶轮中的液体绕流叶片，在绕流运动中液体作用一升力于叶片，反过来叶片以一个与此升力大小相等、方向相反的力作用于液体，这个力对液体做功，使液体得到能量而流出叶轮，这时液体的动能与压能均增大

在一个变电站实习，如何看懂高压开关旁边的端子箱？

GIS设备的端子排一般分为：电源端子（有些交流、直流是分开的）、断路器机构端子、隔离/接地机构端子、信号报警端子、联锁单元端子、CT端子、PT端子和备用端子等。电源端子参照环网电源原理图很容易看懂。断路器和隔离/接地开关端子如果想完全弄明白需要了解断路器、隔离、接地开关的机构原理，这些东西虽然大同小异，但没人教你是很难弄明白的，尤其是断路器，是核心部分，其实参考原理图各个回路并不复杂，但是要了解整体的工作方式以及和其他单元的配合没人指点你估计要几周才能弄懂。联锁单元的原理并不复杂，参考逻辑联锁图很好理解，就是比较绕人，很容易绕蒙。CT端子和PT端子知道两种互感器的原理很容易理解。相比以上，报警端子和备用端子是最简单的，就是辅助触点构成的，无非就是开合两个状态而已。在接线图上有很多编号或原件名，想看懂接线这个是必须弄清楚的，而各个元件的工作原理，比如转换开关的触点位置你是要弄明白的。你说的这个端子箱，应该叫做控制柜或汇控柜，是二次接线的核心部位，是GIS系统二次接线的全部，也是变电站二次的大部分，要想全弄明白除非自己设计一个站，而独立设计是需要时间和经验的，如果你实习时间不够，你把原理搞清楚册迟就足够了，接线能看懂多少就看多少吧，不做设计就没必要深究，因为好多线勾来勾去，而且有些线接的虽然对，但有可能更改过，而接线图没改，你很可能就找者颂不首姿郑到线了，而且很多线的走向你看不到的，你总不能把控制柜拆了吧
