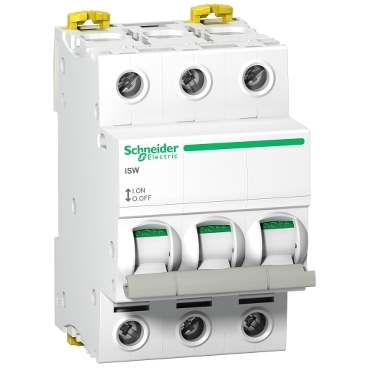

变电站隔离开关有几种？

隔离开关，按安装点可分为室内式和室外式。按用途可分为一般输配电用、发电机引出线用、变压器中性接地用、快分用。　　按断口接地可分为单接地、双接地、不接地。按触头运动方式可分为水平回转式、垂直回转式、伸缩式、直线移动式。

隔离开关真空负荷开关KYN28AYBW□

YBW□-12系列高压/低压预装式变电站是由高压开关设备,电力变压器,低压开关设备等组合而成的紧凑型成套变配点装置.具有外形美观,结构紧凑,功能齐全,选址灵活,安装方便等显著特点。 　一、高压单元：     额定电压 12KV 　工频耐受电压(有效值) kV 相间及对地：42KV    绝缘水平雷电冲击耐压电压(峰值) 相间及对地：75 KV    额定频率 50 Hz    额定电流 400－630A(高压侧)100－2500A(低压侧) 　额定容量 50－1250KVA    二、低压单元 ：额定电压 V 400 主回路额定电流 A 100-3000 额定极限短路分断能力 kA 80 3    三、变压器单元： 额定容量 kVA 30-1600 4 箱体    四、箱体防护等级：(高压室/低压室/变压器) IP33DH   IP33D    IP23DH    声级水平 dB ≤50

什么是隔离开关的左接地，右接地，不接地，双接地，各种接地形式什么情况下使用?求高人，暂给5分

1、面向隔离开关分闸状态时的开口方向： 左侧安装有接地开关的就是左接地，右侧安装有接地开关的就是右接地；以上两种隔离开关只要用于母线侧或线路侧的隔离开关，左或右接地主要是考虑现场的安装和操作方便，没有特别的要求； 2、两侧都安装有接地开关的就是双接地，主要安装在考虑该隔离开关两侧都有可能来电（电源）如母线的分段或母线设备（TV）间隔使用； 3、两侧都没有接地开关的就是不接地，主要用于母线侧（仅考虑母线作为电源）而且母线上已经有其他附有接地开关的隔离开关了，仅仅作为停电时一个明显的断开点隔离电源使用。 因为隔离开关加上接地开关后，不管是造价，还是安装、检修、维护都提高了成本和难度，也增加了故障的可能性，所以在接地线不是很不方便安装的地方，都尽量不要考虑采用带接地开关的隔离开关。

变压器，互感器，避雷器，熔断器，隔离开关等一次设备有没有画好的CAD图集，可不可以发给我

你上百度文库里就有，先上文库，点开隔离开关，后点图片就可以了，画好的CAD图集，希望可以帮上你。

隔离开关,断路器型号含义

1、隔离开关 HD13BX-400/31：UD-单投刀开关；13-中央正面杠杆操作机构；BX-忘了，又一时查不到；“-400”-为额定电流(A)；“/31”中的3为3极，1为带灭弧室。2、断路器 DW17-400/3：DW-万能自动空气断路器；17-设计代号；“-400”-额定电流(A)；“/3”-3极。3、水轮发电机SF500-24/2150：SF-水轮发电机；24-为磁极数；500和2150不是很清楚，但500可能是500MW，2150可能是定子外径或铁心长度。4、电力变压器S11-1250/10.5KV：S-三相变压器；11-设计代号；1250-额定容量(kVA)；10.5KV-为高压侧额定电压。5、电流互感器AS12/185f/3-0.5 400/5A：此电流互感器的型号查不到，只知最后的5A为二次侧绕组额定输出电流为5A。“AS”中的A-可能表示安装形式为“穿墙式”，S-可能表示“手车柜用”，12-可能是设计代号，185f-含义不知，3-可能是三相，0
