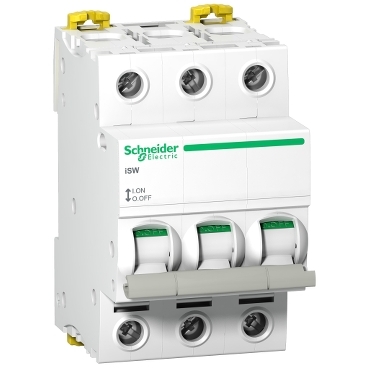

小型隔离开关符号

熔断器隔离开关的画法

就一个隔离开关的符号上面加一个熔断器符号

同是开关，为什么低压断路器 QF 与负荷开关 QS 的符号不同？画法也不同，都表示什么意思？

QF是空气断路器，一般可用在配电和控制回路中，具有过载和短路保护功能；QS是隔离开关，一般用在配电回路中，具有隔离作用（作为明显断开点）。

接地刀闸,隔离开关,断路器应该如何编号？

编号有很多方式，可以按设备所在的回路编号，也可以按设备流水号编号，目前时兴采用KKS码编号。前两者不用解释都明白，KKS编码规律见相关电力行业标准。举例：151开关，1511刀闸，1513刀闸，1516甲接地刀闸（开关即断路器、刀闸即隔离开关）。第一位表示电压等级。1表示110千伏，若为2则为220千伏，若为9则为10千伏。第二位表示该地区变电站代号。第三位表示该变电站中开关的代号。具体的编号请参阅相关的规程，各个地方规定会不一样，请结合实际。人工接地刀闸某电厂误将110kV南母接地刀闸当作110kV南母电压互感器一次隔离开关合入(两刀闸位于同一间隔的同一构架上)，造成110kV母线失压，7号联变(330/121/35 kV-240 MVA)中压线圈变形，1，2号机组(2×125MW)停运，厂用电中断，并引起陕西东南部9座110kV变电站失压，损失负荷80MW。某供电局110kV变电站翠桃线旁代运行期间，误将翠桃线路接地刀闸当作翠桃线开关外侧地刀闸合入，造成该局4座110kV变电站失压，损失负荷53MW
