高压隔离开关符号及图形

电能质量的指标是什么？2，断路器和隔离开关的图形符号及文字符号是什么

电能质量的指标是：电压、谐波电流、谐波电压、功率因数、三相不平衡、闪变等应满足国标要求。

断路器、隔离开关、变压器、电流互感器、电压互感器、避雷器的符号分别怎么画？

看了看这篇文章中的符号还是比较全的，从13页开始看就行了，希望能帮到您！http://wenku.baidu.com/view/5a0bfc59be23482fb4da4cd3.html

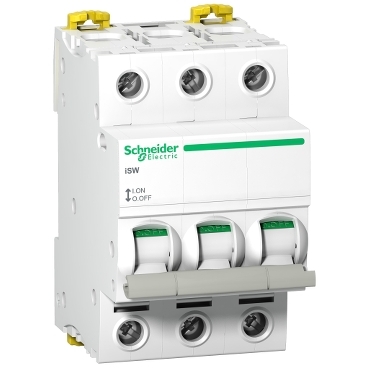

高压隔离开关跟断路器的功能作用是什么

首先，二者都是电力系统一次的开关设备，都是用于通断电路的设备。主要搞清楚二者的不同点就行了。1. 隔离开关主要是用作检修时隔离符合和电路，隔离开关带电时不能通断分合，因为隔离开关没有灭弧能力，如果带电通断，引起的电弧隔离开关本身并不能切断，它本身只在断路器断开的情况下用它来切断电源。2.断路器是恨重要的通断开关，它的灭弧能力强，可以带电带负荷切断电路电源，3.合闸时，先合隔离开关，再合断路器；分闸时，先分断路器，再分隔离开关。

隔离开关,断路器型号含义

1、隔离开关 HD13BX-400/31：UD-单投刀开关；13-中央正面杠杆操作机构；BX-忘了，又一时查不到；“-400”-为额定电流(A)；“/31”中的3为3极，1为带灭弧室。2、断路器 DW17-400/3：DW-万能自动空气断路器；17-设计代号；“-400”-额定电流(A)；“/3”-3极。3、水轮发电机SF500-24/2150：SF-水轮发电机；24-为磁极数；500和2150不是很清楚，但500可能是500MW，2150可能是定子外径或铁心长度。4、电力变压器S11-1250/10.5KV：S-三相变压器；11-设计代号；1250-额定容量(kVA)；10.5KV-为高压侧额定电压。5、电流互感器AS12/185f/3-0.5 400/5A：此电流互感器的型号查不到，只知最后的5A为二次侧绕组额定输出电流为5A。“AS”中的A-可能表示安装形式为“穿墙式”，S-可能表示“手车柜用”，12-可能是设计代号，185f-含义不知，3-可能是三相，0

10KV高压开关设备的代表符号

变压器画两个圆圈叠加一起表示变压器线圈，电流计量器画三组线圈表示互感器，

高压开关柜符号表示什么？上下两个箭头

这是手车式开关的符号，上下两组箭头表示手车上的插头，插头既起到隔离刀闸的作用，也可以方便地把手车开关拉出开关仓外。
