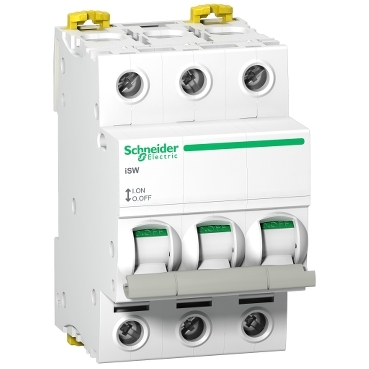

隔离开关的图形符号

电气图纸上的快分式隔离开关是什么样的符号?快分式隔离开关起什么作用啊?

题目 举报电气图纸上的快分式隔离开关是什么样的符号?快分式隔离开关起什么作用啊?扫码下载作业帮搜索答疑一搜即得答案解析 查看更多优质解析解答一举报隔离开关的作用 就是中小功率设备的分闸与合闸 特别是在分闸期间能够使设备与电源之间有一个明显的安全的断开点 以减少触电的危险；快分的目的是 在分闸 合闸过程中减少 减轻电弧的产生（由于电弧的温度很高 对操作及维修人员的危害很大 有时还会引起相间短路 ）；根据老式隔离开关实物分析 可以在普通开关符号的基础上 在动触点的线内侧画个小直角 角的两端与动触头的线结合.解析看不懂？免费查看同类题视频解析查看解答相似问题 这些电气图纸符号表示什么意思?隔离开关的文字符号是什么.

隔离开关的控制回路符号名称？

隔离开关是一种用于切断或连接电路的开关，通常用于电气维护和安全控制等方面。隔离开关的控制回路符号通常包括以下几个部分：1. 开关符号：隔离开关的开关符号通常是一个带有横杠的直线，表示开关处于断开状态。当开关处于闭合状态时，符号会变成一条实线。2. 控制信号符号：隔离开关的控制信号符号通常是一个圆形或方形，表示控制信号的源头。在控制回路中，通常会使用开关、按钮、继电器等设备来产生控制信号。3. 连接符号：连接符号通常用于表示控制信号的传递和连接方式。例如，箭头可以表示信号的流向和传输方向；虚线可以表示信号的传输路径。4. 电源符号：电源符号通常用于标记控制电源的位置和类型。例如，电池符号可以表示直流电源；交流电源符号可以表示交流电源。需要注意的是，隔离开关的控制回路符号名称可能会因不同的标准和规范而有所不同，具体的符号形状和表示方法也可能会有所差异。在实际应用中，需要根据具体的标准和规范进行符号的选择和使用

隔离开关符号与空开区别？

QS是电气图纸中型号。隔离开关GL一XX/3P这是天正电气的型号，HH1一XX/3P是正泰符号。隔离开关，只隔离没有保护功能。不能带电操作。空开除了能切断电源。合闸送电，不有许多的保护功能。如欠压，过流，还能带许多辅件，如，分励，辅助触点If，报警触点SD等等。

隔离开关电路符号是什么谁知道？

3个回答 小各 新版 电气设备常用文字符号对照表中 隔离开关的符号是 QS 希望对你有用 湖吃海喝 在分闸期间能够使设备与电源之间有一个明显的安全的断开点，以减少触电的危险。英文字母将各种电气设备、装置和元器件划分为23大类,每一大类用一个专用字母符号表示,如"R"表示电阻类

断路器空气开关符号的含义是什么?

In——空气开关的额定电流 A ，它所指的含义是该空气开关内选用的额定热动型脱扣器电流值，在不可调固定式热脱扣器中In=Ir1。 Ire——空气开关的漏电动作电流 A ，它所指的含义是该空气开关保护的线路或设备发生不正常泄漏电流时，漏电保护脱扣器整定的电流值。它的数值为0.03/0.1/0.3/0.5A几种。 Ir0——空气开关预报警动作电流 A ，它所指的含义是该空气开关负载电流超出预先设定的电流时，预报警装置发出报警指示信号，它的数值为 0.5～lIr1 左右可调。 Ir1——空气开关的长延时整定电流 A ，它所指的含义是该空气开关的过载保护脱扣器所整定的电流值。 Ir2——短延时脱扣器的脱扣时间整定值 s ，可调时间为0.05～0.45s。 Isd——空气开关的短延时整定电流 A ，它所指的含义是该空气开关的短延时脱扣器整定的电流，它的数值在电子可调式脱扣器中为 2～12Irl

隔离开关qs是什么的缩写？

隔离开关符号是QS。新版电气设备常用文字符号对照表中隔离开关的符号是QS，隔离开关Isolatingswitch是一种主要用于隔离电源倒闸操作用以连通和切断小电流电路，无灭弧功能的开关器件。隔离开关符号特点图形符号分为单极多极负荷隔离开关，双向隔离开关隔离开关在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志，在合位置时能承载正常回路条件下的电流及在规定时间内异常条件例如短路下的电流的开关设备。一般用作高压隔离开关即额定电压在1kV以上的隔离开关，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所电厂的设计建立和安全运行的影响均较大，隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分合电路。
